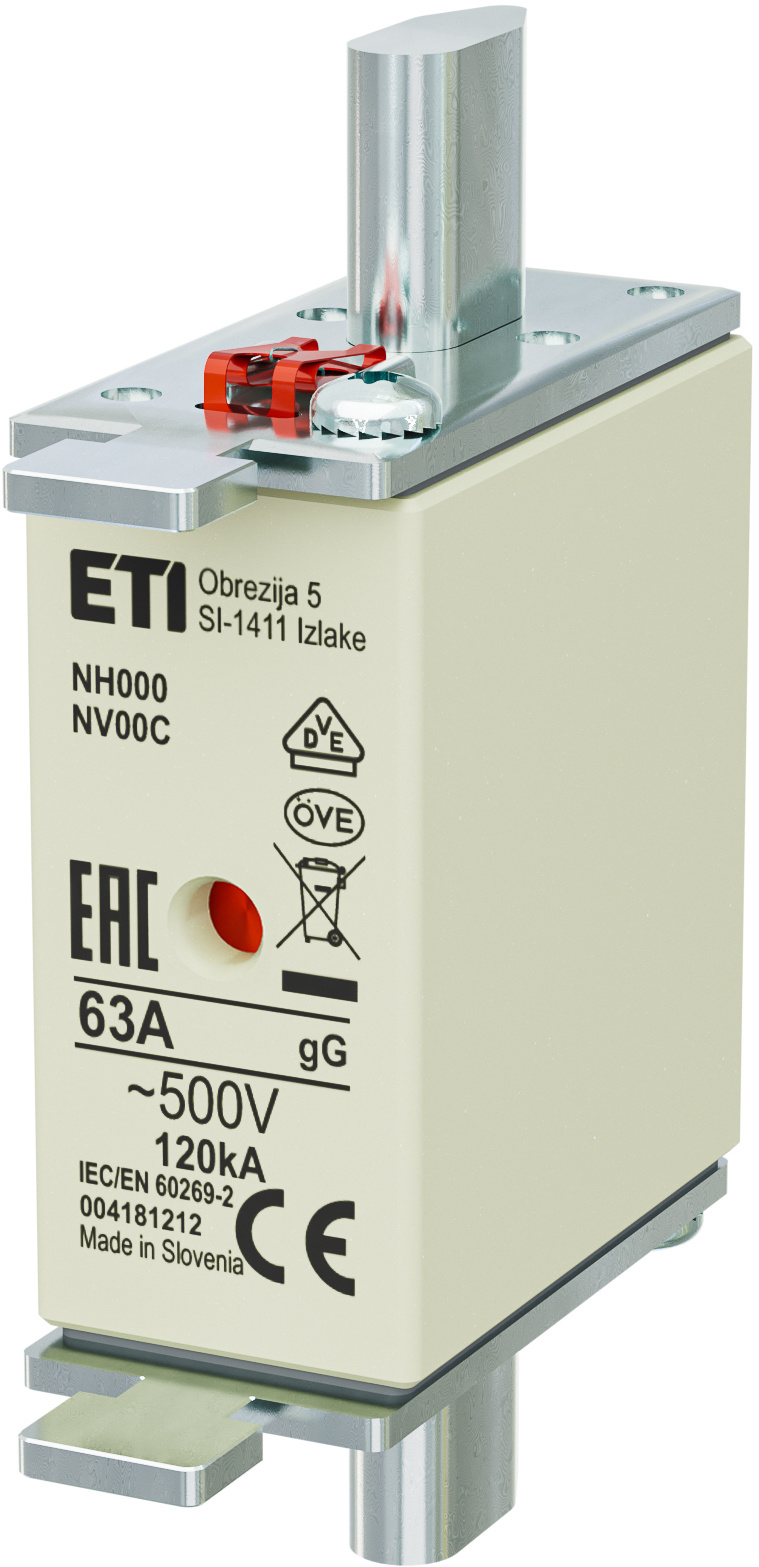

Wkładka bezpiecznikowa NH00C 63A gG 500V WT-00C

Opis

Charakterystyka gL/gG

Napięcie znamionowe [V] 2500

Prąd znamionowy [A]63

Rodzaj wskaźnika zadziałania Wskaźnik górny

Rozmiar NHC00

Istotną częścią sieci elektroenergetycznej przeznaczoną do ochrony przewodów, kabli oraz maszyn i urządzeń nią zasilanych przed skutkami zwarć i przeciążeń jest wkładka topikowa. Zabezpieczenie instalacji przemysłowych niskiego napięcia podczas zaistnienia zwarcia lub przeciążenia realizowane jest za pomocą nożowych wkładek przemysłowych. Wkładki te oznaczane są symbolem WT i określane są jako bezpieczniki topikowe niskiego napięcia o wysokiej zdolności przerywania prądów zwarciowych. Zadaniem tych aparatów jest ochrona urządzenia przed uszkodzeniami, pożarem czy pośrednio chroniąc osoby będące w jej pobliżu przed poparzeniem czy porażeniem prądem. Przepływ prądu o wartości większej od wartości granicznej powoduje przepalenie topika wkładki i w konsekwencji przerwaniem obwodu. Naprawianie i ponowne wykorzystanie wkładek jest niedopuszczalne. Wkładka 00C 63A gG 500V WT jest produktem firma Eti specjalizującej się w aparaturze elektrotechnicznej. Numer katalogowy produktu to 004111436. Prąd znamionowy dla tej wkładki wynosi 63A natomiast wielkość wkładki określany jest symbolem 00C. Jest to wkładka o mniejszej szerokości korpusu w stosunku do standardowej wielkości 00 dzięki czemu jest lżejsza i tańsza w produkcji. Jednocześnie parametry i możliwości pozostają takie same. Wkładka o zwłocznej charakterystyce czasowo prądowej określanej symbolem gG, powszechne wykorzystywana jest do zabezpieczania instalacji elektrycznych zasilających urządzenia ogólnego przeznaczenia. Waga jednej sztuki wkładki wynosi 125gramów. Montaż jej powinien być dokonywany przez osoby uprawnione, które muszą być wykwalifikowanymi elektrykami lub osobami przeszkolonymi. Montaż wkładki jest stosunkowo prosty i polega na wsunięciu jej noży w gniazda podstawy bezpiecznikowej typu 00 w której ma być zamocowana. Dla bezpiecznego montażu należy używać uchwytów izolacyjnych. Wkładki sprzedawane są na sztuki
