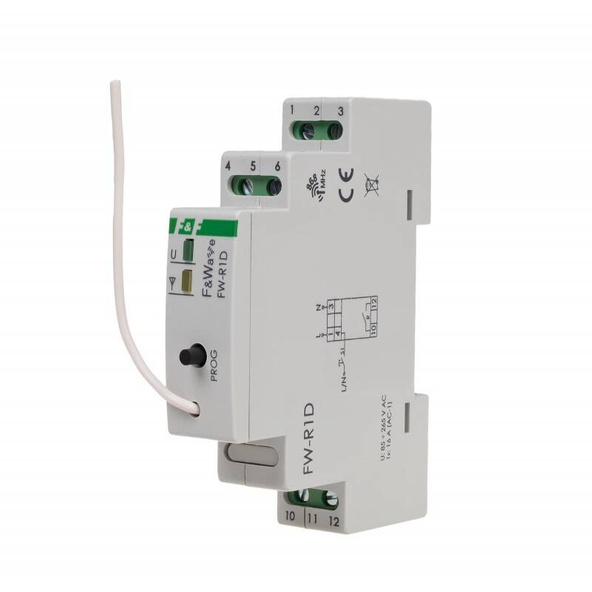

F&F bistabilny przekaźnik pojedyncz F&Wave
Opis
F&Wave jest rodziną bezprzewodowych urządzeń sterowanych drogą radiową. Odbiorniki występują w wersji do montażu na szynie DIN (obudowa 1S) oraz w puszce podtynkowej Ø60.
Nadajniki występują jako podręczne piloty oraz w wersji do montażu w puszce podtynkowej. Odbiorniki retransmitują sygnały sterujące.
Urządzenie, które odbierze sygnał sterujący z nadajnika automatycznie prześle go dalej, co umożliwia zwiększenie zasięgu zdalnego sterowania.
Cechy modułu
* Pojedynczy przekaźnik bistabilny;
* Współpraca z nadajnikami zdalnego sterowania F&Wave;
* Możliwość sterowania z maksymalnie 8 nadajników;
* Sterowanie lokalne - możliwość bezpośredniego sterowania przekaźnika z użyciem dowolnego przycisku monostabilnego (np. dzwonkowego);
* Separowany styk wyjściowy NO o obciążalności 16 A (AC-1);
* Kompaktowa obudowa - jedno pole w rozdzielni;
* Retransmisja rozkazów z nadajnika - możliwość zwiększenia zasięgu zdalnego sterowania;
* Niewielki pobór mocy - niski koszt eksploatacji;
* Wbudowane, elektroniczne zabezpieczenie termiczne, zapobiegające uszkodzeniu w przypadku nadmiernego obciążenia przekaźnika
Dane techniczne
| zasilanie | 85÷265 V DC |
| wejście sterujące | 85÷265 V AC/DC; <1mA |
| pobór mocy | |
| tryb pracy | 0,60 W |
| stan czuwania | 0,25 W |
| obciążalność wyjścia | 16 A/250 V |
| częstotliwość radia | 868 MHz |
| temperatura pracy | -25÷65°C |
| przyłącze | zaciski śrubowe 2,5mm² |
| moment dokręcający (max) | 0,4 Nm |
| montaż | szyna TH-35 mm |
| wymiary | 1 moduł (18 mm) |
| stopień ochrony | IP20 |
Zasięg działania
W otwartej przestrzeni bez obecności czynników zakłócających zasięg urządzeń sterowanych drogą radiową oscyluje w granicach 100 m.
W warunkach zabudowy oraz w obecności źródeł zakłóceń (linie energetyczne, nadajniki, itp.) rzeczywisty zasięg może byc mniejszy.
Zasięg można poprawić przez bezpośrednią retransmisję modułów znajdujących się wzajemnie w swoim zasięgu.
