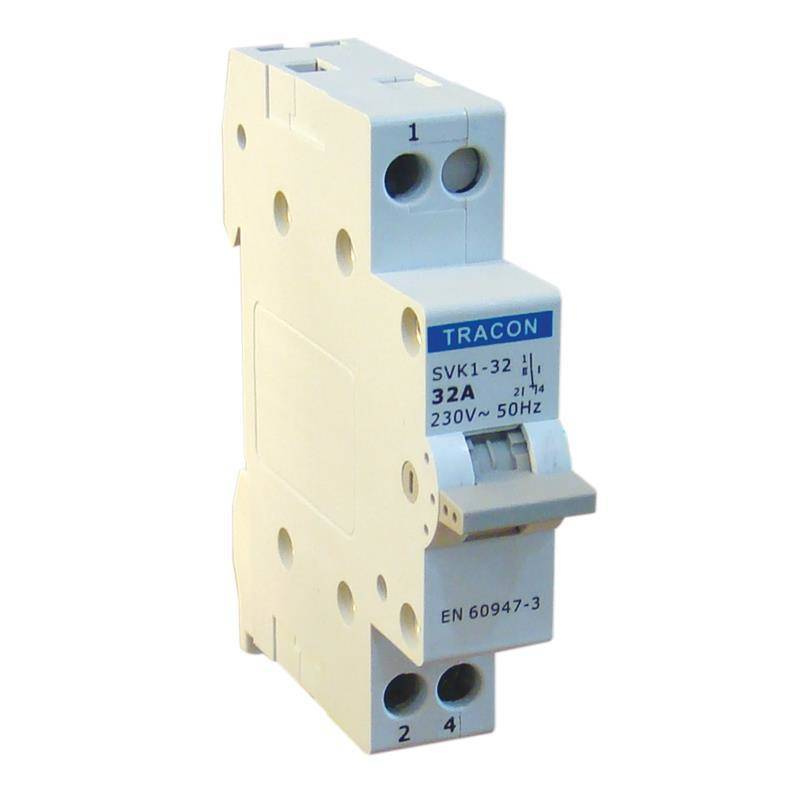

TRACON Przełącznik wyboru zasilania na szynę SVK1
Opis
Dzięki przełącznikom SVK możemy wyłączać, włączać lub przełączać pomiędzy obwodami o obciążeniu ohmowym (nawet o lekkim przeciażeniu). Przełączniki trójpozycyjne posiadają 1, 2, 3 oraz 4 styki przełączalne. Umożliwiają przełączanie z jednego obwodu na drugi. Styki w ułożeniu schodowym ułatwiają podłączenie przewodów. Przełączniki mogą być stosowane do przełączeń trybów sterowania (tryb ręczny, wyłączony i automatyczny) lub przełączeń obwodów pomiarowych (np. pomiar napięcia, częstotliwości).
Dane techniczne:
Prąd znamionowy [A]: 32
Znamionowe napięcie robocze Ue: 240/400 V AC
Prąd roboczy (AC-21): Ie = Ith
Znamionowe napięcie izolacji: 690 V~
Znam. napięcie uderzeniowe: 6 kV
Wytrzymałość elektryczna (kj): 10000
Wytrzymałość mechaniczna (kj): 20000
Odp. na przebicia (z bezp.): 10 kA (max 63 A gG/gL)
Ochrona przed czynnikami zewnętrznymi: Ochrona przed uderzeniem i UV, IP 40
Montaż: na szynie 35×7,5 mm
Możliwość zamknięcia: Możliwość plombowania w każdym trybie
Przewody: 1-16 mm2 (elast.), 1-16 mm2 (pełny)
Temp. otoczenia: -25 ... +55 °C
