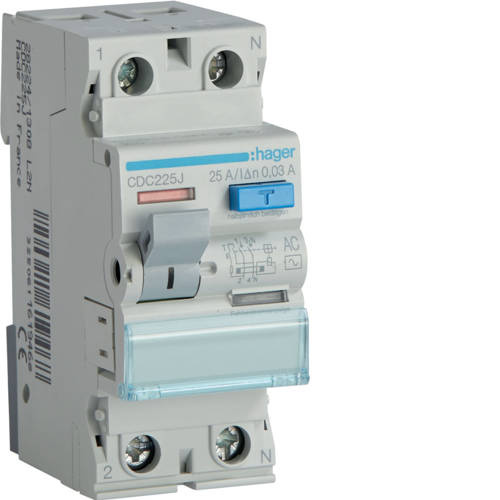

HAGER wyłącznik różnicowo-prądowy 25A AC CDC225J 30mA

Opis

• Dane techniczne



   Konstrukcja

  Liczba biegunów:	2 P
  Układ biegunów:	2 P
  Montaż:	Szyna DIN

   Elementy sterujące i wskaźniki

  Ze wskazaniem błędu:

  tak

   Charakterystyka elektryczna

  Napięcie znamionowe łączeniowe Ue (AC):	230 V
  Typ napięcia zasilającego:	AC
  Częstotliwość:	50 Hz

   Napięcie

  Znamionowe napięcie izolacji Ui:	500 V
  Maksymalne napięcie pracy:	253 V
  Znamionowe napięcie udarowe wytrzymywane Uimp:	4000 V

   Prąd

  Znamionowy prąd różnicowy dI:	30 mA
  Prąd znamionowy In:	25 A
  Znamionowy prad wyładowczy (In 8/20µs):	0,25 kA
  Znamionowa zdolność załączania i wyłączania Im:	1,5 kA
  Znamionowy warunkowy prąd zwarciowy Inc zgodnie z PN-EN 61008-1:	6 kA

   Prąd / Temperatura

  Prąd znamionowy w temperaturze -25°C:	25 A
  Prąd znamionowy w temperaturze -20°C:	25 A
  Prąd znamionowy w temperaturze -15°C:	25 A
  Prąd znamionowy w temperaturze -10°C:	25 A
  Prąd znamionowy w temperaturze -5°C:	25 A
  Prąd znamionowy w temperaturze 0°C:	25 A
  Prąd znamionowy w temperaturze 5°C:	25 A
  Prąd znamionowy w temperaturze 10°C:	25 A
  Prąd znamionowy w temperaturze 15°C:	25 A
  Prąd znamionowy w temperaturze 20°C:	25 A
  Prąd znamionowy w temperaturze 25°C:	25 A
  Prąd znamionowy w temperaturze 30°C:	25 A
  Prąd znamionowy w temperaturze 35°C:	25 A
  Prąd znamionowy w temperaturze 40°C:	25 A
  Prąd znamionowy w temperaturze 45°C:	25 A
  Prąd znamionowy w temperaturze 50°C:	25 A
  Prąd znamionowy w temperaturze 55°C:	25 A
  Prąd znamionowy w temperaturze 60°C:	25 A
  Prąd znamionowy w temperaturze 65°C:	25 A
  Prąd znamionowy w temperaturze 70°C:	21 A

   Częstotliwość

  Częstotliwość (zakres do ETIM):

  50 Hz

   Moc

  Całkowite straty mocy dla prądu znamionowego:

  2,32 W

   Zadziałanie

  Krótkozwłoczny:

  nie

  Wytrzymałość

  Wytrzymałość elektryczna (liczba cykli):	2000
  Wytrzymałość mechaniczna (liczba cykli):	4000

   Wymiary

  Głębokość produktu:	70 mm
  Wysokość produktu:	83 mm
  Szerokość produktu:	35 mm
  Wymiary:	1

   Instalacja / Montaż

  Moment dokręcający:	2,8 Nm
  Pozycja montażowa produktu 360°:	tak

   Podłączenie

  Przekrój przewodu elastycznego (linka) w zacisku:	16mm²
  Przekrój przewodu sztywnego (drut) w zacisku:	25mm²
  Rodzaj przyłącza:	ze śrubą

   Wyposażenie

  Selektywność:	nie
  Pokrywa zacisków:	nie

   Norma

  Norma:	EN 61008-1
  Dyrektywa europejska WEEE:	dotyczy

   Bezpieczeństwo

  Stopień ochrony:	IP20
  Typ wyłącznika różnicowoprądowego:	AC

   Warunki użytkowania

  Stopień zanieczyszczenia zgodnie z IEC 60664 / IEC 60947-2.:

  2
