WAGO Adapter Montażowy na Szynę Mocujący seria 221, 4 mm2 ciemnoszary-żółty

Łatwy dostęp i jednoznaczne przyporządkowanie podłączanych przewodów – tego wymagają normy VDE dotyczące stosowania urządzeń w rozdzielnicy elektrycznej. Te warunki będą mogli spełnić teraz ci instalatorzy, którzy nie chcą rezygnować ze stosowania złączek instalacyjnych COMPACT – dzięki nowemu adapterowi montażowemu, zapewniającemu stabilny montaż małych złączek na szynie oraz dodatkowe możliwości opisu.

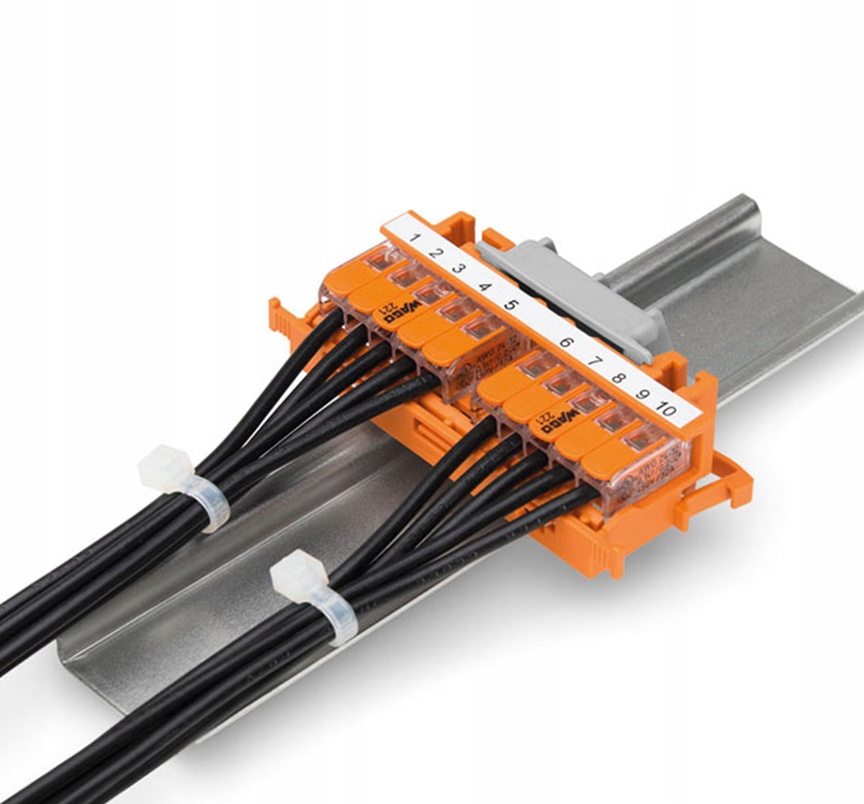

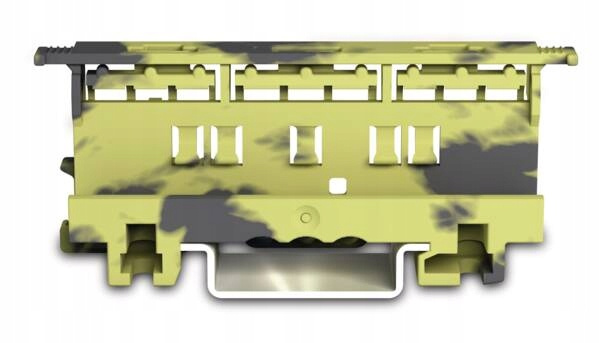

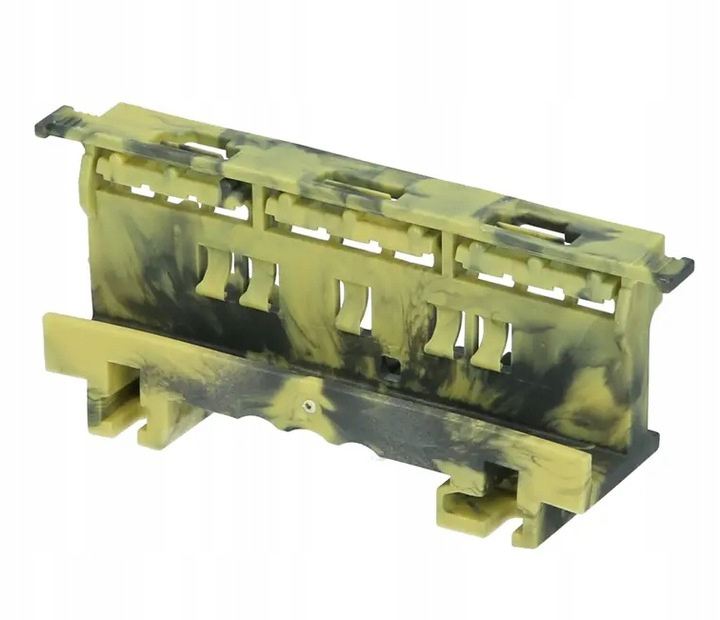

Nowy adapter montażowy (221-500) przystosowany jest do wszystkich złączek z serii 221 (do 4mm2). Można umieszczać go na szynie w pozycji pionowej i poziomej, a w razie potrzeby przykręcić do płaskiej powierzchni. We wszystkich pozycjach montażu przedni profil adaptera jest zawsze dobrze widoczny. Służy on do umieszczenia samoprzylepnego paska oznacznikowego, dzięki czemu można zapewnić przejrzystość połączeń w rozdzielnicy, nawet przy modyfikacjach dokonywanych już w trakcie eksploatacji instalacji.

Praktyczna konstrukcja

Liczne zalety nowego adaptera wynikają z jego konstrukcji: z jednej strony umożliwia instalatorowi bezproblemowe podniesienie dźwigni złączki. Dzięki temu można podłączać i odpinać przewody przed lub po zamontowaniu adaptera. Konstrukcja zapewnia ponadto stały dostęp do otworów pomiarowych. Dzięki temu pomiar napięcia możliwy jest nawet wtedy, gdy złączki umieszczone są w adapterze. Małe zaczepy uniemożliwiają wysunięcie się tych drobnych komponentów z adaptera.

Seria 221 – kompaktowe złączki instalacyjne do wszystkich rodzajów przewodów

Złączki instalacyjne z serii 221 dostępne są w wersji 2-, 3- i 5-przewodowej i są przeznaczone do pewnego montażu przewodów linkowych o przekrojach od 0,14 do 6 mm2 i jedno- i wielodrutowych o przekrojach od 0,2 do 6 mm2. W porównaniu do powszechnie znanej, poprzedzającej ją serii 222, nowa złączka instalacyjna, dzięki mniejszym wymiarom, zapewnia oszczędność miejsca aż o 40%. Przezroczysta obudowa pozwala jednoznacznie zidentyfikować niedostatecznie wetknięte przewody lub niewłaściwą długość ich odizolowania. Przy poprawnym zamocowaniu złączek, dwa otwory pomiarowe zapewniają wygodne warunki pomiaru.

Dane techniczne:

• Sposób montażu: szyna montażowa TS 35
• Mocowanie: śrubowe
• Odpowiedni do złączek instalacyjnych: 2-, 3-, 5-przewodowych (4 mm²) z serii 221
• Szerokość: 17,5 mm / 0.689
• Wysokość: 77,6 mm / 3.055
• Głębokość od górnej krawędzi szyny: 25,5 mm / 1.004
• Kolor: ciemnoszaro-żółty
• Grupa materiału izolacyjnego: I materiał izolacyjny obudowy głównej poliamid (PA66)
• Klasa palności: wg UL 94 V0
• Obciążenie ogniowe: 0,294 MJ
• Masa: 9,8 g
